鎧裝熱電阻的選用注意事項

瀏覽數:4次

分享到：

復制

騰訊微博

新浪微博

空間

開心網

人人網

豆瓣網

網易微博

百度貼吧

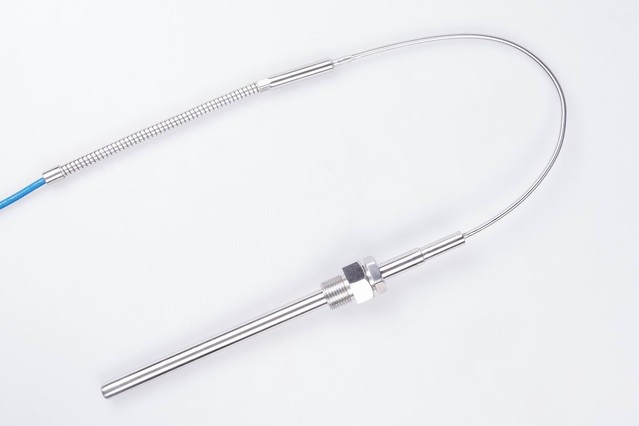

鎧裝熱電阻是一種溫度傳感器，利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供的輸入值。下面，我就給大家簡單介紹一下在選購時的注意事項。

   　鎧裝熱電阻由金屬維護管、絕緣資料和電阻體三者組合經冷拔、旋銀加工而成。鎧裝型熱電阻中的電阻體是用細鉑絲燒在鉑銠熱電偶陶瓷或 玻瓏支架上制成，引線普通為鋼導線或銀導線.

注意事項

   熱電阻與顯現儀表的銜接導線應采用絕緣銅線，不得運用熱電偶的補償導線。銅線的電阻值應按顯現儀表技術條件規則的數據選配，普通為2一50，導線的電阻值可用直流均衡電橋來調整。

   不能把一個熱電阻與兩個顯現儀表并聯運用，只要雙支式熱電阻才能夠用來和兩個顯現儀表一同運用。

   熱電阻及其附件在不運用的時分，必需保管在鎢錸熱電偶不受振動和碰撞的中央。zui適宜的存放場所條件為:環境溫度10-35℃;相對濕度不大于80%;四周空氣中不應含有可能形成熱電阻零件腐蝕的物質。

   熱電阻接線時，先將接線盒翻開，然后接線。接線的辦法普通有二線制和三線制兩種。三線制銜接的優點是，能夠防止雙金屬溫度計因銜 接導線電阻值所惹起的顯現儀表的示值誤差。

   大多數熱電阻的敏感元件長度約為120mm，中選擇熱電阻的插人深度時，應該思索到熱電阻只能側量敏感元件左近范圍內被測介質的均勻沮 度。

   熱電阻zui高運用溫度和工作壓力不可超越該熱電阻的額定數值，假如熱電阻需在腐蝕性介質中運用時，應采用由不銹鋼制成的維護管。

   具有可彎曲性能，愷裝熱電阻除頭部外，可以作任愈方向的彎曲，因而它適用于構造較為復雜，還具有良好的耐振動、抗沖擊性能。
